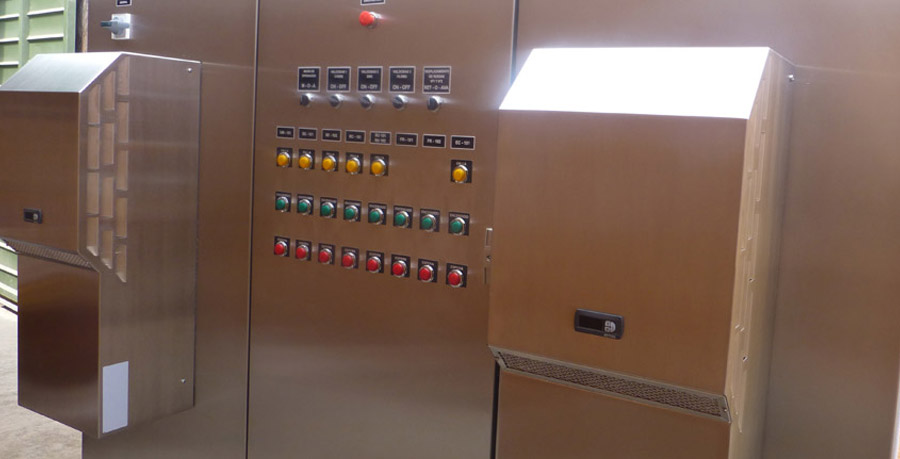

Un tablero de energía es un gabinete que contiene los dispositivos de conexión, maniobra, comando, medición, protección, alarma y señalización, con sus cubiertas y soportes correspondientes, para cumplir una función específica dentro de una instalación eléctrica.

La fabricación o ensamblaje de un tablero, debe cumplir con los criterios de diseño y normativas que permitan su funcionamiento correcto una vez energizado, garantizando la seguridad de los operarios y de las instalaciones en las cuales se encontraran instaladas.

Los equipos de protección y de control, así como los instrumentos de medición, deben ser visibles en un plano de construcción, la misma que debe exhibirse dentro del gabinete de control, puede tener uno o todos de estos documentos:

  • Diagrama Unifilar.
  • Diagrama de Control.
  • Diagrama de interconexión.

La comunicación entre hombre y máquina agrupa todas las funciones que necesita el operador para controlar y vigilar el funcionamiento de un proceso. El operador debe estar capacitado para que pueda percibir y comprender los sucesos y responder de una manera eficaz, a la solución de un determinado imprevisto.

NORMAS APLICABLES EN LA FABRICACIÓN DE GABINETES ELÉCTRICOS
  • Normativa Interna de la Planta, (si el cliente mantiene un estándar preestablecido)
  • Normativa Nacional CNE.
  • National Electric Code (NEC)
  • ANSI Standards: American National Standards Institute
  • OSHA: Occupational Safety and Healt Administation
  • IEC: International Electric Codes
  • NEMA
  • UL Laboratory
CLASIFICACIÓN DE LOS TABLEROS SEGÚN SU FUNCIÓN Ó APLICACIÓN.
  • Tablero Residencial ó Centro de Carga (TR)
  • Centro de Distribución de Potencia (CDP)
  • Centro de Fuerza (CDF)
  • Centro de Control de Motores (CCM)
  • Tableros de Distribución (TD)
  • Tableros de Alumbrado (TA)
  • Consolas y Pupitres de Mando (CPM)
  • Celdas de Seccionamiento (CSEC)
  • Subestaciones (S/E)
GRADO DE PROTECCIÓN CONTRA LAS INFLUENCIAS DEL MEDIO AMBIENTE.

Los grados de protección según NEMA (COVENIN / IEC)

NEMA 1: Uso Interior, protección contra equipos cerrados. (IP-20, IP-30)

NEMA 2: Uso Interior, protección contra equipos cerrados y una cantidad limitada de gotas de agua. (IP-21, IP-31)

NEMA 3 (3R), (3S): Uso exterior, intemperie, protección contra contacto con equipos cerrados, contra polvo soplado por viento, lluvia, lluvia con nieve y resistencia contra la corrosión (IP-54)

NEMA 4 (4X): Uso interior y exterior, intemperie, protección contra contacto con equipos cerrados, contra polvo soplado por viento, lluvia, chorros fuertes de agua. No prevista protección contra congelamiento interno (IP-66)

NEMA 5: Uso Interior, protección contra equipos cerrados, partículas de polvo flotando en el aire. , mugre y gotas de líquidos no corrosivos.

NEMA 6 (6P): Uso Interior ó Exterior, protección contra equipos cerrados, contra inmersión limitada (prolongada) en agua y contra acumulación de hielo.

NEMA 7: Uso interior, clasificados como Clase I. A prueba de explosión, debe ser capaz de resistir la mezcla de gas y aire explosiva

NEMA 8: Uso exterior, clasificados como Clase I. A prueba de explosión, contactos aislados en aceite.

NEMA 9: Uso exterior, clasificados como Clase II. A prueba de explosión, debe ser capaz de resistir la mezcla de gas y aire explosiva. Además, debe evitar la penetración de polvo.

NEMA 10: Exterior, explosión, minas.

NEMA 11: Interior, protección contra líquidos corrosivos.

NEMA 12: Interior, líquido no corrosivo, ambiente industrial. Protección contra goteo y polvo.(IP-52)

NEMA 12K: Idem a la anterior con Knock-Outs.

NEMA 13: Polvo, agua rociada y refrigerantes no corrosivos.
